產品介紹
一、系統概述
泵站無人值守系統是由南京康卓環境科技有限公司研發設計而成，實現泵站自控、視頻監控、遠程集中管理一體化系統，康卓泵站無人值守系統是將各個泵站采集到的數據，通過通訊平臺，接入監控中心，監控中心可以進行數據存儲、數據通訊、實時控制、泵站運行監視等操作，借助視頻監控與入侵報警等安防平臺的接入，從而實現泵站無人值守。
泵站無人值守系統廣泛應用于雨水泵站、污水泵站、立交橋排水泵站、重要路段排水泵站、城市低洼處排水泵站以及鄉鎮泵站等場所。

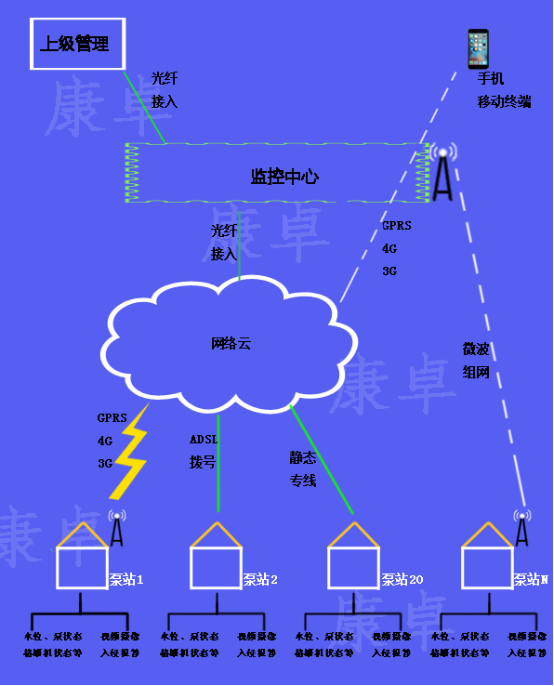

系統拓?fù)鋱D
二、實現功能
1.數據采集存儲功能
通過現場儀表、傳感器等裝置實時采集泵站的水位、電機運行參數、泵的啟停狀態、格柵機的運行狀態、流量、有害氣體濃度、控制模式、電壓、電流、保護狀態等數據，通過通訊網絡將數據上傳至監控中心進行存儲，并根據每個數據的特殊性，設定數據采集、存儲的時間間隔。
2.實時控制與調節
運行人員選擇泵的工作模式，發出各種控制及調節命令，監視操作全部流程?？刂颇Ｊ接斜镜乜刂颇Ｊ?、遠程手動控制模式、自動控制模式。
3.泵站運行監視
系統實時采集各站點的數據，以文字、數字、動態畫面的形式展示設備的運行狀態，提供直觀的圖文信息。實時監測數據與視頻在同一界面上顯示，可以同屏監測多個泵站視頻和數據，也可以切換成單個泵站的視頻和數據顯示。
視頻攝像與入侵報警
系統在使用ADSL撥號、靜態專線或微波作為通訊網絡時，可以傳輸一路或多路傳輸視頻畫面至監控中心，監視泵站的全景、配電室、液位標尺、出水口等重要位置。
系統在使用4G、3G、GPRS的無線網絡作為通訊平臺時，系統支持遠程登陸視頻監控設備，獲取對應圖像。
系統支持入侵報警系統，當有外人未經許可進入泵站布防范圍內，監控中心產生報警提示，以便更好地進行安全防范工作。
三、總體架構
系統主要由現地?cái)?shù)據采集設備及攝像機報警裝置、泵站一體化控制柜、泵站操作室、通訊平臺、監控中心等組成。

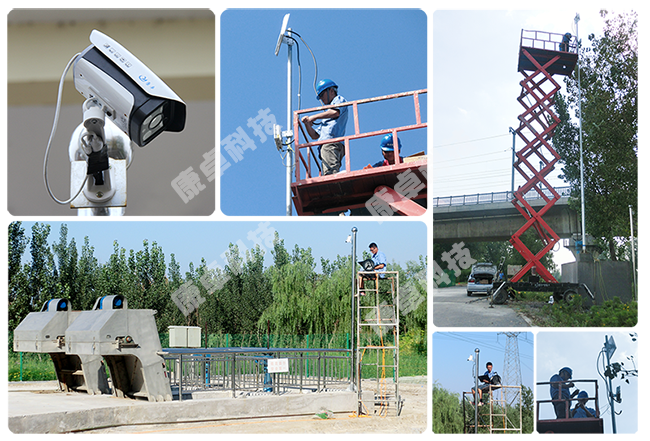

3.1現地?cái)?shù)據采集設備及攝像機報警裝置
3.2泵站一體化控制柜
3.3泵站監控室

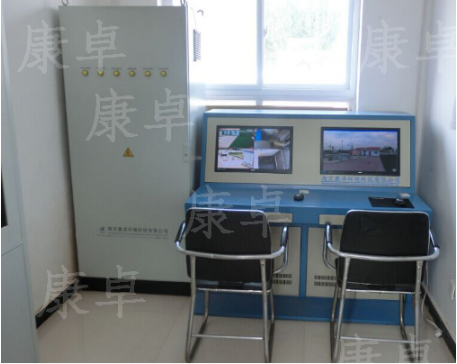

泵站操作室
3.4通訊平臺
1.有線網絡通信：各個泵站與監控中心之間鋪設光纜或租用運營商光纖通信，監控中心與各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像， 此種傳輸方式要求泵站有寬帶接入。
2.無線微波網絡：各泵站與監控中心之間架設無線網橋，監控中心與各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像，此種傳輸方式要求泵站與泵站、監控中心沒有建筑群阻擋、可視距離在10公里左右，對地理區位、環境要求較高。
3.無線網絡通信：各個泵站與監控中心之間通過4G、3G、GPRS無線網絡通信，監控中心與各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像，此種傳輸方式要求各泵站有穩定的4G、3G、GPRS信號，且監控中心對視頻圖像要求不高。
3.5監控中心

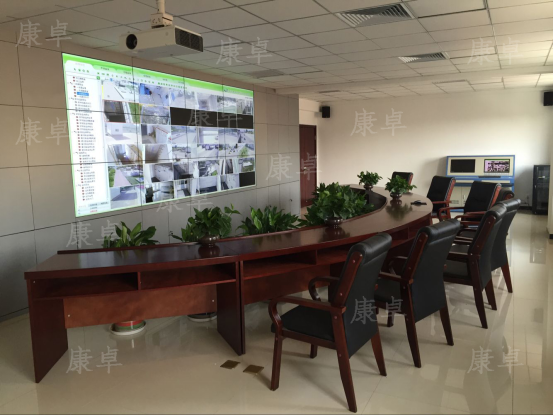

監控中心視頻畫面

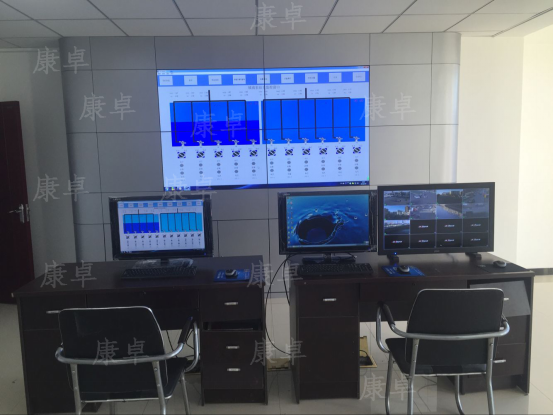

監控中心組態圖
應用案例：
康卓泵站無人值守系統已經在南京南鋼泵站、天津武清區市政排水所泵站等國內多所大中型泵站上廣泛應用，性能穩定，安全可靠。
服務與訂購
泵站無人值守系統自售出起，康卓科技提供全面技術支持服務，在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需訂購“泵站無人值守系統”，請聯系康卓科技電氣工程師根據要求量身定制。
