水泵自動化控制系統
水泵自動化控制系統是南京康卓環境科技有限公司設計制造，水泵自動化控制系統是集物聯網、傳感技術、自動化控制技術、無線通信技術、網絡技術為一體的自動化網絡式監控管理系統。
水泵自動化控制系統是一個完整的分布式、實時過程控制系統，正常運行方式下系統可由泵站主控計算機控制，也可由遠方管理處調度中心進行統一調度、操作與控制。站級計算機控制系統作為一個泵站內自控節點，通過通信線路與調度網絡結合在一起，完成對本站各設備運行狀態、電力參量、水測參量、報警信息等工況、數據信息的監測及歷史運行記錄數據查看、報表打印、分析等功能。
水泵自動化控制系統適用于城市供水系統中加壓泵站的遠程監控及管理。加壓泵站管理人員可以在供水公司的泵站監控中心遠程監測站內清水池水位或進站壓力、加壓泵組工作狀態、出站流量、出站壓力等；支持水泵啟動設備手動控制、自動控制、遠程控制加壓泵組的啟停；光纖通信時，可以圖像監視站內全景及重要工位，實現泵站無人值守。
系統組成
泵站自動化控制系統主要由調度中心、泵站監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。
通信平臺
通信平臺常用兩種，一是有線通信：每個加壓泵站與水司之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。
功能特點
（1）采集功能
采集泵站水泵運行的總電壓、總電流、電能；
采集每臺水泵的單相運行電流；
采集每臺水泵的啟停狀態；
采集每臺水泵的故障狀態；
采集變頻器的故障狀態；
采集進出水壓力值；
采集水箱液位；
采集出水水質；
采集出水流量；
采集變頻器的頻率；
（2）顯示功能
顯示泵站水泵運行的總電壓、總電流、電能；
顯示每臺水泵的單相運行電流；
顯示每臺水泵的啟停狀態；
顯示每臺水泵的故障狀態；
顯示變頻器的故障狀態；
顯示進出水壓力值；
顯示水箱液位；
顯示出水水質；
顯示出水流量；
顯示變頻器的頻率；
（3）設置功能
測控終端內可設置進出水壓力、電流、電壓等監測數據的上下限報警值。
（4）報警功能
當進水或者出水壓力超限時，測控終端立即將報警信息上報到監控中心。
當泵站內水泵電源出現故障時（如過電壓、過電流、欠電壓、欠電流、缺相），測控終端立即將報警信息上報到監控中心；
當變頻器出現保護、當單泵出現保護狀態時，測控終端立即將報警信息上報到監控中心；
（5）無線遠傳功能
測控終端內放入一張開通GPRS功能的手機卡，手機卡登錄GPRS網絡，將泵站內的數據無線發送到中心。
（6）遠程控制功能
支持監控中心遠程控制水泵機組的啟停。
支持監控中心遠程控制進水電動閥門的開閉。
支持監控中心可以遠程控制地面排水泵的啟停。
（7）遠程維護功能
終端的工作參數支持遠程設置、修改，方便用戶遠程維護終端設備。

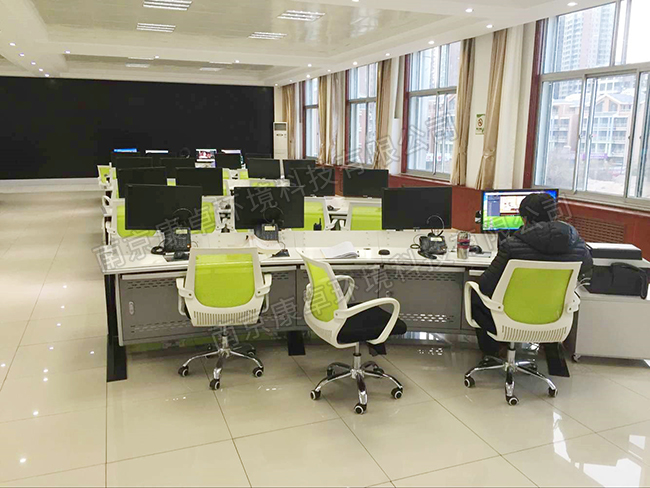

泵站監控中心主要功能

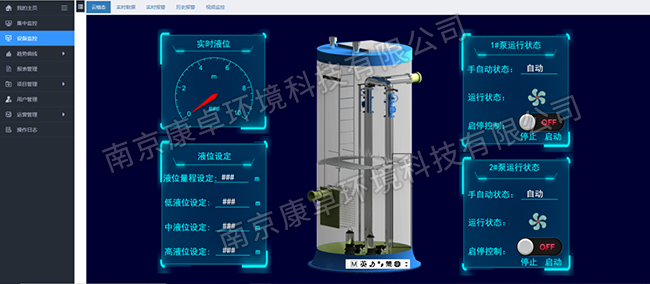

遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
光纖通信時，支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。
現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
生成各種數據報表及數據曲線。
水泵自動控制系統維護保養
康卓水泵自動控制系統自售出起享受康卓科技終身維修服務在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，以上圖片僅供參考，詳情請聯系康卓科技電氣工程師為您量身設計。
