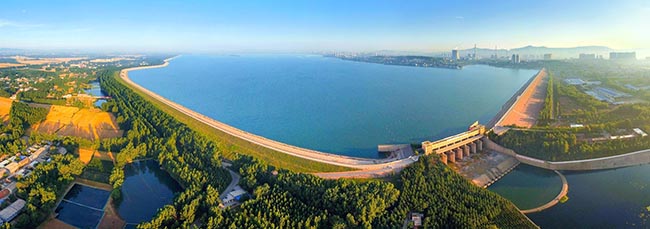

水庫，一般建在比較偏僻的山區，盡管現在交通發達，但對水庫運行管理來說仍然不便。一方面因為路途遙遠，工作人員每天在往返的路上浪費大量的時間和精力；另一方面道路崎嶇，多是山路，行車危險，特別是雨季，道路泥濘，這給水庫的管理工作帶來很大的不便。特別是在汛期暴雨期間，可能造成山體滑坡，電線中斷等事故，工作人員無法到達現場。此時更是防洪的關鍵時期，必須保證閘門的合理控制，才能有效的控制洪水，保證人民群眾生命、財產的安全。隨著現代通訊事業的不斷發展，無線技術應用在控制領域中越來越成熟。利用GPRS網絡來實現遠程的通訊，從而達到用計算機來實現閘門的遠程控制的目的。



水利行業是一個歷史十分悠久的行業，也是信息十分密集的行業。隨著計算機技術、數字控制技術、網絡通訊技術的發展，工業自動控制系統已進入一個全新的時代。采用新技術、新設備對水利工程項目的設備與管理進行現代化改造和智能化建設是歷史發展的必然趨勢。對社會主義建設和水利行業的發展前景有著深遠的意義。水利現代化和智能化建設是實現資源共享，促進國民經濟協調發展的需要。信息化系統建成后，消除了信息孤島，減少了數據冗余，提高了信息的可靠性和科學性。信息快速方便的信息傳遞為上級部門正確決策提供了保證，同時也提高了水庫現代化管理水平，提高了水庫的工作效率。同時也為水利信息化建設打下了基礎。





采集閘門狀態信息，如閘門開度、水庫水位等，和執行各項中心發出的指令。

數據控制中心

源始數據處理與管理中心，負責對終端上傳的數據進行分析、存儲，對分析結果做出判斷，并下達各種控制指令。





1、中心控制室

中心控制室是整個系統的調度中心，主要由工控機和上位機軟件等構成。工控機作為上位機對閘門進行遠程控制，以及對實時采集來的閘門開度、水庫水位進行數據處理入庫等操作。通過水庫水位（H1）、閘門開度（H2）和實際H1 H2～Q、H～M、H～V曲線，計算機自動對比計算出放水流量、水庫庫容、庫面面積等?？梢噪S時觀察水庫水位和蓄水量等參數的變化情況。計算機設計有標準軟硬件接口，可以與水情自動遙測、大壩自動觀測等系統共同組成水庫運行調度系統。作為系統工作安全的要求，對閘門的操作有嚴格的使用權限，設有軟硬件隔離，操作指令保護措施。閘門開度、操作時間、操作者姓名及時入庫保存，只有高級管理員才可以修改。這樣可以保證閘門操作的安全。

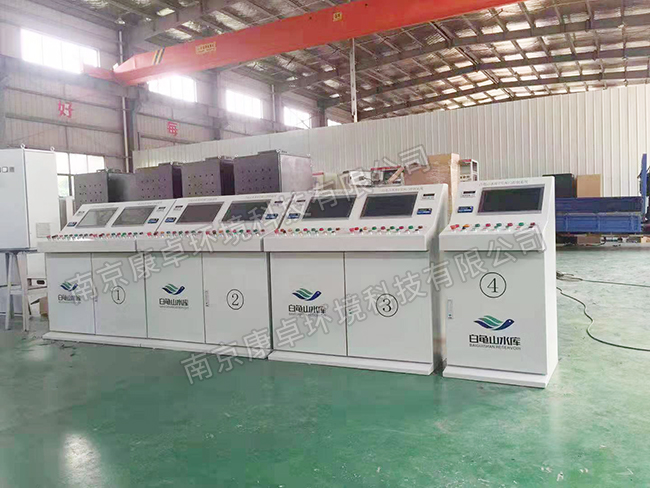

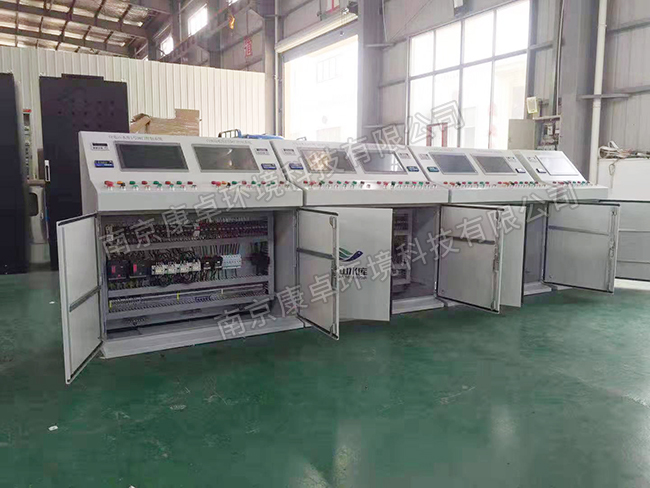

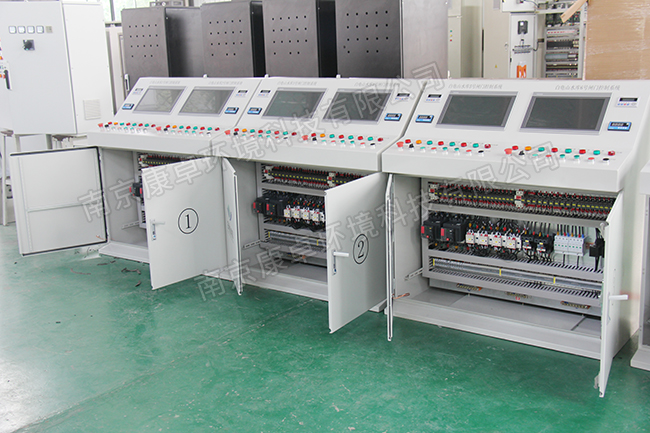

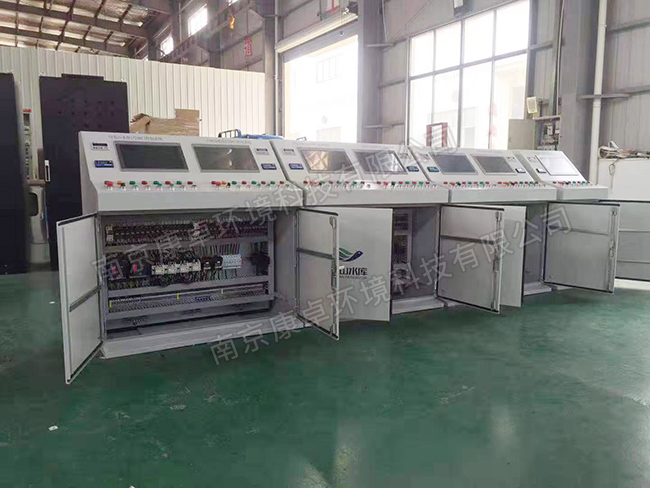

2、現地控室

現場地控室距離閘門現場比較近，主要有控制柜，工控機、GPRS、不間斷電源、分控軟件、以及轉換模塊組成。工控機作為下位機功能基本與上位機相同，但操作級別比上位機低。下位機也有工控機主要是為增強系統的可靠性，即使上位機出現了故障，不致影響對閘門的操作。

3、現場控制屏

現場控制屏相當于閘門操作按鈕。它直接對閘門的上升、下降、停止進行控制。也是閘門開度的采集部分，負責將閘門開度值傳到下位機中。將開度儀傳來的模擬信號轉變成RS-485信號傳到下位機中，完成開度的采集傳輸工作。

4 閘門開度儀

閘門開度儀采用彈拉式開度儀，它是將測量柔絲的線位移轉換成碼盤的角位移，以達到用編碼器來測量線位移的目的。同時將閘門的開度轉換成模擬信號傳到現場控制屏里，完成測量工作。





    1、傳輸模塊采用無線接入GPRS網絡，目前GPRS網絡已覆蓋到全國各地甚至偏遠山區也有覆蓋，因此水庫監測站可以在不受地理位置影響的情況下正常接入GPRS網絡，為數據中心提供數據傳輸通信通道。

    2、傳輸模塊具有可靠的網絡連接，智能防掉線，支持在線檢測，在線維護，掉線自動重拔，確保設備永遠在線，確保通信通道正常，為數據中心提供準備、實時的偵測數據。

    3、維護和管理人員可以任意可以上網的地點,經過網絡認證和身份認證后,對系統進行日常維護和數據監控。傳輸模塊經過簡單配置即可使用；體積小方便安裝。支持遠程參數的配置修改、控制，可以不必到現場修改設備工作數，為整個系統的運作節省了大量的人力物力。

    4、傳輸模塊采用工業級設計，金屬外殼，外接電源DC 12V/500mA；通信電流：<250mA (12V);工作環境溫度 -25~+65&ordm;C;儲存溫度 -40~+85&ordm;C;相對濕度 95%(無凝結);多重軟硬件看門狗設計。

    5、終端傳輸模塊支持多種激活方式，如語音電話、短信、數據等；終端設備故障或異常時，自動發短信報警信息給維護人員。

    6、傳輸模塊采用主備份中心和自動回復主中心功能,并同時支持多中心并發功能(較多5個)，數據中心支持多種網絡接入方式,如APN、固定IP、動態IP、動態域名等。



水庫閘門遠程控制系統在GRPS無線網絡平臺的基礎上，實現了上位機與下位機的實時無線通訊，從而實現了遠程水庫閘門的控制。經過長期運行證明該系統設計合理，運行穩定可靠，給水庫的管理工作帶來了方便，對水庫的防洪調度起到了積極的作用。
