1 概述

KZ-KQ10型漏水超熱保護器，實現油室漏水、電機腔漏水、接線盒漏水和繞組超熱檢測及故障輸出；并能實現兩路PT100溫度采集顯示，報警溫度設定故障輸出等功能。

2 主要技術指標

2.1供電電源：   AC220V  50Hz   輸入功率5W

2.2使用環境：溫度溫度-20℃~+50℃ ， 相對濕度≤85%RH

2.3繼電器觸點容量：5A  250VAC

2.4 PT100溫度顯示范圍：-199.9℃～+199.9℃

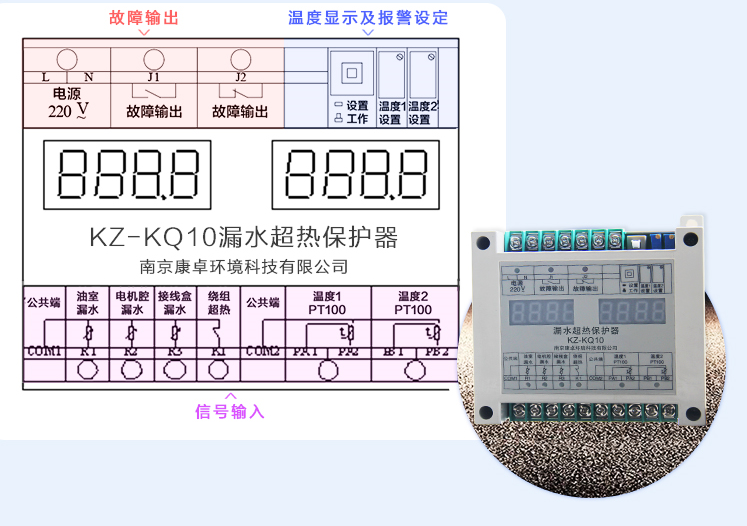

3 面板及端子接線說明

3.1信號輸入

COM1與R1為油室漏水的輸入端；

COM1與R2為電機腔漏水的輸入端；

COM1與R3為接線盒漏水的輸入端；

COM1與K1為電機繞組超熱的輸入端；

COM2、PA1及PA2為溫度1的PT100輸入端，采用三線制

接法（PT100中兩個顏色相同的線分別連接到COM2、PA1，另一個線連接到PA2)；

COM2、PB1及PB2為溫度2的PT100輸入端，采用三線制接法（PT100中兩個顏色相同的線分別連接到COM2、PB1，另一個線連接到PB2)。

3.2故障輸出

J1為故障輸出，沒故障時斷開，有故障時閉合，開關量；

J2為故障輸出，沒故障時閉合，有故障時斷開，開關量。

3.3 溫度報警設定

松開按鍵顯示器顯示的是兩個PT100的檢測溫度；

按鍵按鍵顯示器顯示的設定報警溫度；

溫度1電位器可改變第一路PT100設定報警溫度值；

溫度2電位器可改變第二路PT100設定報警溫度值。

4 功能說明

上端子

下端子

4.1 故障檢測

當油室漏水探頭，檢測到電阻值<15K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>20K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當電機腔漏水探頭，檢測到電阻值<30K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>35K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當接線盒漏水探頭，檢測到電阻值<30K時，對應的指示燈亮，故障輸出繼電器動作；當電阻>35K時，故障消失，保護器恢復到初始狀態（即回差特性）。輸入有1s到5s的延時，輸入電阻越小延時時間越短，反之越長。

當繞組過熱探頭，檢測到超出規定溫度（由用戶選擇的過熱探頭決定溫度值）并斷開時，對應的指示燈亮，故障輸出繼電器動作，當溫度恢復到規定溫度以下并閉合時，故障消失，保護器恢復到初始狀態。輸入有1s到2s的延時。

4.2 PT100溫度檢測

保護器設計了雙PT100輸入，為消除PT100引線過長對溫度的影響，采用了三線制的設計。溫度的檢測范圍-199.9℃～＋199.9℃，并在顯示窗口中顯示出來，當檢測到的溫度超出設定的報警值時，對應的指示燈亮，故障輸出繼電器動作，當檢測到的溫度低于設定的報警值時，故障消失，保護器恢復到初始狀態。

4.3 PT100報警溫度設定

兩路PT100報警溫度值是可以設定的，按下報警溫度設置按鈕，顯示窗口轉換到報警溫度設定值的顯示。分別調節兩個報警溫度設定電位器，可改變報警溫度值。設置結束后，再次按下報警溫度設置按鈕，顯示窗口轉換到PT100采集溫度值的顯示。
