蘇州污水處理廠PLC控制系統

目前，我國大多數污水處理控制系統自動化水平不高、安全性低、管理不當，效率普遍低于世界標準。污水處理系統中的曝氣過程控制、數據通訊和監控管理是急需解決的主要問題。中國污水處理自控系統相對落后，污水處理成本居高不下，污水廠排放的處理過的污水的水質不穩定，所以建立有效的自控系統，優化運行效果，減少運行費用，具有重要意義。



南京康卓環境科技有限公司(康卓科技)作為蘇州污水處理廠plc系統控制設計、安裝公司，常年提供蘇州污水處理PLC自動化控制系統的方案設計、生產、現場安裝調試服務。已與河北獻縣污水廠、湖北宜都高壩洲污水廠、江海污水處理廠、南京溧水污水處理廠、呂四污水處理廠、山東滕州污水處理廠、深圳南方水務集團、宿遷污化工園水處理廠等眾多國內大中型污水處理廠長期合作關系，為他們提供高質量、穩定的處理處理自控系統。





蘇州污水處理plc系統：

PLC是可編程邏輯控制器的簡稱，用它作為處理系統的控制器，實現控制系統的功能要求，也可利用計算機作為其上位機，通過網絡連接PLC，對生產過程進行實時監控，其特點如下：編程方便，開發周期短，維護容易。通用性強，使用方便?？刂乒δ軓?qiáng)。模塊化結構，擴展能力強。因此在污水處理中得到廣泛的應用。



工業污水處理系統的電氣控制系統，PLC為核心控制器，通過檢測操作面板按鈕的輸入、各類傳感器的輸入，以及相關模擬量的輸入，完成相關設備的運行、停止和調速控制。

結合控制要求及工藝，此控制系統由現場控制和遠程控制相結合的方式，現場由西門子S7-300主機進行數據采集和控制水泵、門閘等電機，然后通過DP總線與位于辦公樓中控室的工程師站通信，中控室配備工控機，基于組態王開發的上位機軟件對各控制區參數進行監控和遠程控制。





優點：

污水處理廠從環保、注水等多方面的因素考慮，對于工業污水處理非常有必要。因此，有效的結合目前較新的工藝狀況、計量自控檢測儀表使用、PLC 控制系統技術，將為當前工業污水處理控制系統提供有效的自控方法。

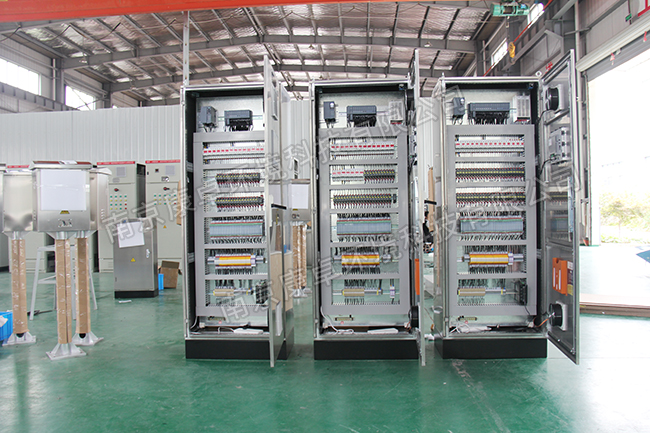

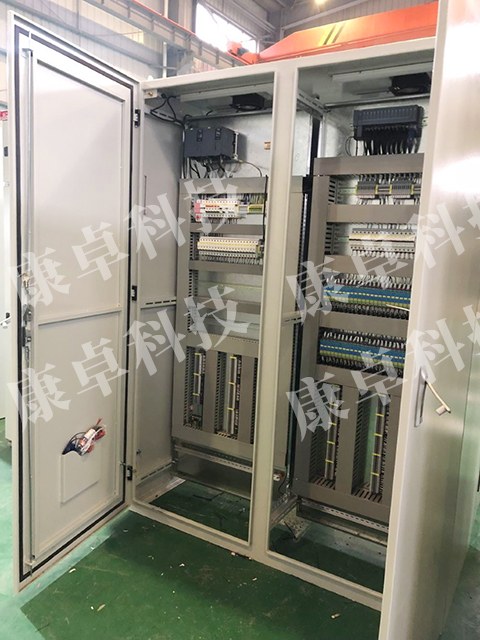

康卓PLC控制柜作為控制核心在整個控制系統中起著至關重要的作用，PLC系統的擴展性、控制實時性以及在惡劣環境下的穩定性也促進了PLC控制柜在各個行業的應用。PLC控制柜實際上是由各個低壓元器件組裝在一起的具有可編程性的控制系統，用戶可根據自己的需要提出需要控制的設備以及設備的控制方式，康卓科技電氣工程師會為您提供較完美的解決方案?？底縋LC控制柜一般由斷路器、中間繼電器、開關電源、信號隔離柵、觸摸屏以及PLC組成，PLC的品牌及規格決定了PLC控制柜的價格。

PLC控制柜由西門子PLC組成，屬于中高端產品，模塊化結構。也是被普遍應用的品牌，隨著科技的進步，S7-300PLC系列產品將會被S7-1500替代。以下是由康卓科技電氣工程師圍繞由西門子組成的PLC控制系統進行介紹。

PLC系統的優點之一是其系統的可擴展性，西門子PLC采用模塊化結構，點數可以根據需求擴展，可通過在CPU右方添加模塊或建立ET200M等方式擴展系統。目前ET200M為采用較多的方法，ET200M系統可以將控制系統延伸至設備旁邊這樣就省卻了大量的連接電纜，該系統在一些占地面積較大，設備較為分散的場合應用較為廣泛，如：污水處理廠等。ET200M系統圖如圖2所示：

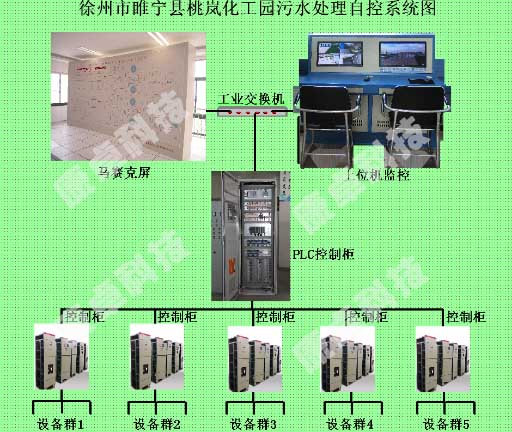

 PLC系統的優點之二在于其強大的通信功能，支持目前行業內常用的各種通信方式如Modbus RTU、工業以太網、Profibus-DP、MPI、PPI等等。大型系統中常用的為工業以太網及Profibus-DP通信，與第三方儀表則常用Modbus-RTU通信，在污水處理行業中現場控制柜與上位機系統常采用工業以太網的方式，既可以保證通信速度又支持遠距離通信。利用光電轉換器可以進一步延長通信距離還可以組成環網冗余系統，環網冗余系統的網絡結構如圖3所示：

  組成如圖3所示的光纖環網冗余系統的前提是每個控制柜內必須有一個CPU并且配置以太網接口而且必須有一個支持環網冗余的光電轉換器。光纖環網冗余系統的優點在于提供通信網絡的雙層保護，無論光纖在哪一點斷開均不會影響整個系統的功能，每個控制站點都可以相互通信但又是彼此獨立的。

隨著GPRS技術的普遍應用，應用于PLC系統的第三方GPRS設備越來越多，使用方法也越來越簡便。PLC系統加入GPRS功能就好像給PLC裝上了一對翅膀，可以放置在任何一處條件許可的位置，而且可以遠程調試與監控避免了工程師的來回奔波，省時省力。

 PLC控制柜柜內簡潔明了，使用的元器件也很單一，沒有像傳統控制柜那樣復雜的線路結構，而且使用對人體安全的直流24V電控制交流設備，接線、調試、維護方便。設備控制邏輯的改變不需要更改硬件接線只需更改軟件程序即可。一臺電腦一位專業工程師即可為您解決所有的問題，節省了大量的人力、財力與物力。
